商品描述

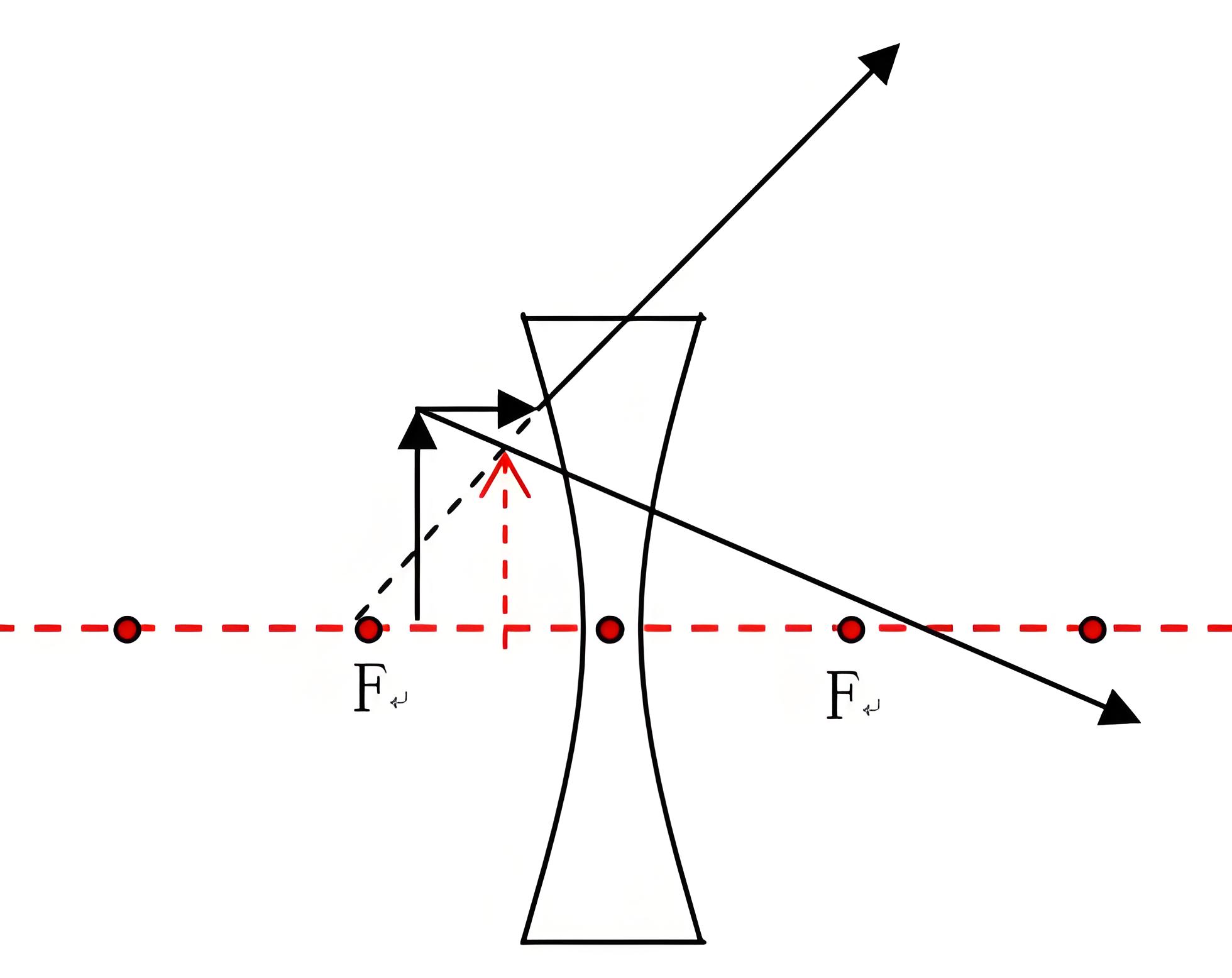

雙凹柱面鏡是一類以 “雙向一維光束發散” 為核心功能的柱面光學元件，其結構特征為兩側均為柱面凹面，同一曲率方向凹陷，曲率半徑可相同或不同，兩側凹面均具備光學折射能力，垂直于曲率的維度無光學作用，是光學系統中實現高強度一維發散、光路像差補償?shù)年P(guān)鍵元件。其工作原理基于幾何光學折射定律：平行光束入射時，會先后經過兩側凹面折射，因凹面曲率中心均位于入射光同側，光線經兩次折射后遠離光軸，形成 “雙向強化的一維發散光束”，發散角度可通過調整兩側曲率半徑調控，曲率半徑越小，發散角度越大；相較于平凹柱面鏡，其雙凹結構使發散效率提升 30%-50%，且可通過設計非對稱曲率半徑，實現特定方向的發散梯度調節，適配復雜光路需求。
上海京盛光電供應一系列透鏡鏡片，包括平凸、平凹、雙凸、雙凹、彎月形透鏡及球透鏡鏡片，鏡片表面為球面和非球面。形狀、尺寸和鍍膜都可以根據要求定制。
| 產品名稱 | Double-Concave Cylindrical Lens |
| 材質 | K9,JGS1,CaF2,Si,Ge ,ZnSe. |
| 焦距 | ±5mm~±1000mm±1% |
| 尺寸 | 1mm-300mm±0.1mm |
| 厚度公差 | ±0.1mm |
| 面型 | λ/10 ~λ/2 |
| 光潔度 | 10/5-80/50 |
| 偏心 | <3 arc min |
| 有效孔徑 | >90% |
| 倒邊 | <0.2mm*4.5° |
| 鍍膜 | AR Coating or Customer Design |
