透鏡是用透明物質制成的表面為球面一部分的光學元件，其主要作用是讓光能夠透過，鏡頭是由幾片透鏡組成的，有塑膠透鏡（plastic）和玻璃透鏡兩種。透鏡通過其凹凸性進行分類可以大致分為凸透鏡、凹透鏡。通過在光路中加入凹透鏡和凸透鏡能夠?qū)饴菲鸬秸{(diào)節作用但是引入凹凸透鏡對于成像系統會帶來不同程度的像差影響。

凸透鏡

凸透鏡指的是中間厚邊緣薄的透鏡。由于其焦距為正因此又被稱為正透鏡。根據其兩側的凹凸性，凸透鏡可以分為雙凸、平凸、凹凸透鏡三種。物距大于焦距時，正透鏡在透鏡后成實像， 當物距大于兩倍焦距成倒立縮小的像，利用這點能夠?qū)崿F(xiàn)照相機和攝像機在小面積的CCD上成大面積像的需求，需要查看時將倒立縮小的像重新編碼即可；當物距等于兩倍焦距時成倒立等大的像；當物距小于兩倍焦距但大于一倍焦距成倒立放大的像，利用這點能夠?qū)崿F(xiàn)投影儀等設備的大面積成像的需要（先將需要成的像進行縮小和倒立，這樣成像后便是正立放大的）。物距小于焦距時成正立放大的虛像，應用有放大鏡、遠視眼鏡等。

凹透鏡

   凹透鏡指的是中間薄邊緣厚的透鏡。由于其焦距為負因此又被稱為負透鏡。根據其兩側的凹凸性，凹透鏡可以分為雙凹、平凹、凹凸透鏡三種。凹透鏡在物體為實物時能夠在同側成正立縮小的虛像。當物體為虛物時有：1.物距小于焦距時成正立、放大的實像，物像同側；2.物距等于焦距時，在無窮遠處成像；3.物距在一倍焦距到兩倍焦距之間時成倒立放大的虛像，物像異側；4.物距等于兩倍焦距時成倒立等大的虛像，物像異側；5.物距大于兩倍焦距時成倒立縮小的虛像，物像異側。凹透鏡的主要應用有近視眼鏡。

像差

     在光學系統中引入透鏡會帶來各類像差的影響，其主要包含有：球差、彗差、場曲、像散、畸變、色差以及波像差。

球差指的是軸上物點以寬光束成像經光學系統以后，與光軸夾不同角度的光線交光軸于不同位置，因此，在像面上形成一個圓形彌散斑。對于透鏡而言，正透鏡會產生負球差而負透鏡則會產生正球差。對于單個折射球面有三個物點能夠不產生球差被稱為齊明點，分別是：1.球面球心2.球面頂點3.物點位于處。校正球差的方法一般有三種分別是：1.將物點置于單個球面的齊明點2.齊明透鏡3.正負透鏡組合。需要注意的是消除球差一般僅能夠使得一個孔徑球差為零而不能夠使得所有孔徑球差都為零，校正球差一般來說都是對邊緣孔徑進行。

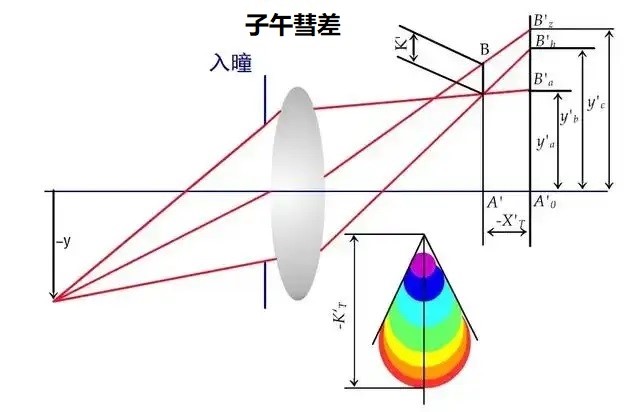

彗差指的是由位于主軸外的某一軸外物點，向光學系統發出的單色圓錐形光束，經該光學系統折射后，在理想平面處不能結成清晰點，而是結成拖著明亮尾巴的彗星形光斑。彗差主要分為子午彗差和弧矢彗差。子午彗差指對子午光線度量的彗差?；∈稿绮钪笇?duì)弧矢光線度量的彗差。

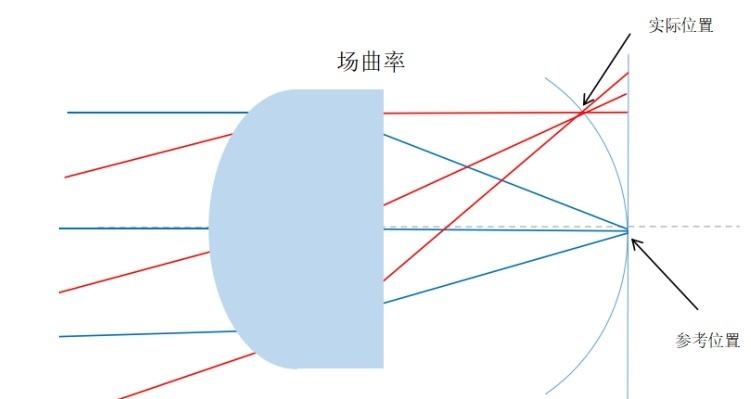

場曲是指在一個平坦的影像平面上，影像的清晰度從中央向外發生變化，聚焦形成弧型，這是由于對于鏡頭而言平面影像的兩邊到鏡頭的距離比中央到鏡頭的距離遠所造成的。

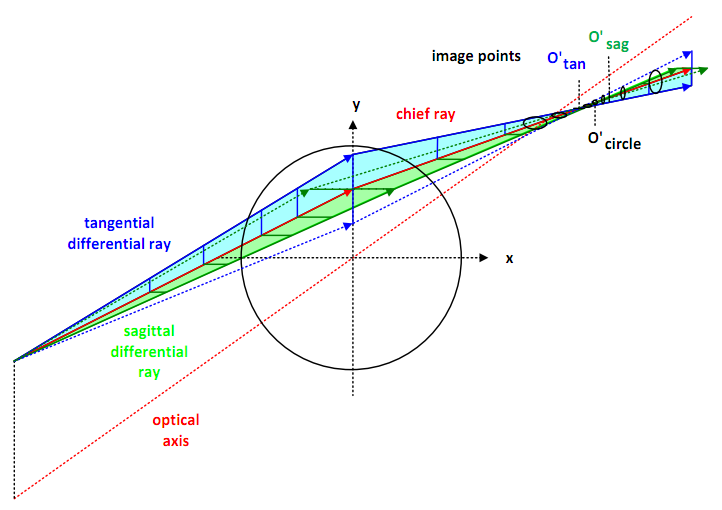

像散是指由于發光物點不在光學系統的光軸上，它所發出的光束與光軸有一傾斜角。該光束經透鏡折射后，其子午細光束與弧矢細光束的會聚點不在一個點上。即光束不能聚焦于一點，成像不清晰。

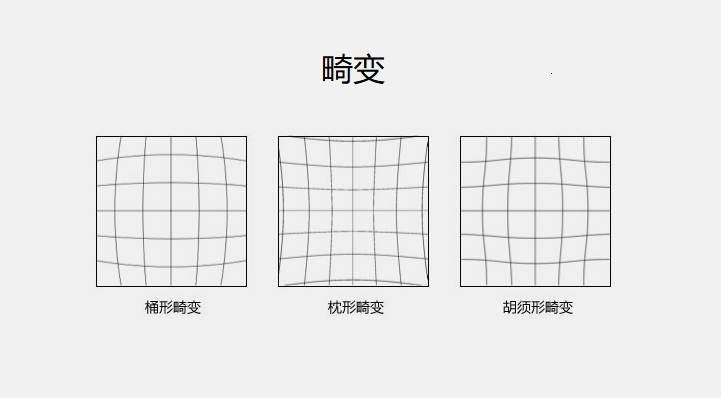

畸變是由于垂軸放大率在整個視場范圍內不能保持常數而引起的。如果光學系統在光闌兩邊的光學結構互相對稱,且整個系統的垂軸放大率β=-1時,互相對稱的光學表面對垂軸像差（彗差、畸變等）有數值相等而符號相反的貢獻，使得整個光學系統的垂軸像差為零。因此對畸變要求嚴格的光學系統往往采取對稱或近似對稱的結構形式。

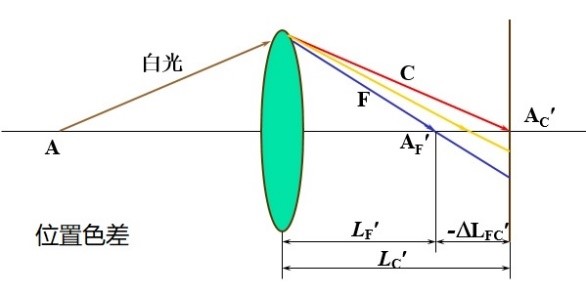

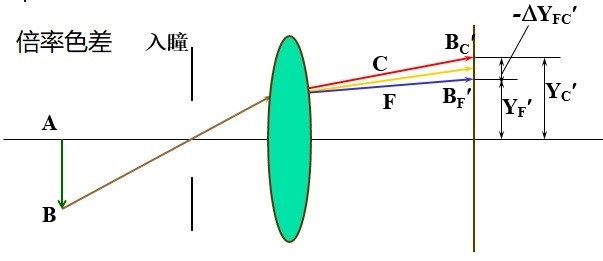

色像差（色差）是指用白光進行成像時，除了每種單色光仍會產生五種單色像差外，還會因不同色光有不同折射率造成的色散，而使不同的色光有不同的傳播光路，從而呈現出因不同色光的光路差別而引起的像差。色像差因性質不同而分為位置色差和倍率色差兩種。位置色差是描述兩種色光對軸上物點成像位置差異的色差。倍率色差是一種因不同色光成像的高度（也即倍率）不同而造成的像大小差異的色差。它是以兩種色光（此即F光和C光）的主光線在高斯像面上的交點高度之差來度量。消除色差的影響可使用消色差透鏡，其主要是由兩種光學性質不同的凹、凸透鏡膠合而成，主要消除C光和F光之間的色差。經過改進發展后現有多層膠合的消色差透鏡。

波像差是指物點經理想光學系統后成點像，與它相應的球面波經理想光學系統后,仍為球面波。但由于實際光學系統有像差，通過它的球面波要變形，變了形的實際波面與理想球面波有差別，這兩個波面之間的光程差稱波像差。
